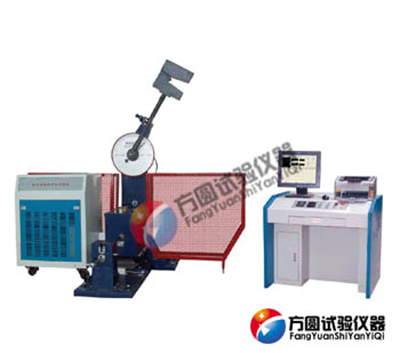

微機控制擺錘式?jīng)_擊試驗機

微機控制擺錘式?jīng)_擊試驗機采用PC微機機控制，可實現揚擺→送料→定位→沖擊→測量→運算→屏幕數顯→打印等微機化操作，并可利用沖斷試樣后的剩余能量自動揚擺，做好下次試驗準備，操作簡便，工作效率高。特別適用于連續做沖擊試驗的實驗室和大量做沖擊試驗的冶金、機械制造等行業更能體現其優越性。計算機可計算和數顯材料沖擊吸收功、擺錘揚角及試驗平均值。根據用戶需要還可實現遠程數據傳輸。

1、主機為分體式結構，懸臂式掛擺方式，擺錘錘體U型；

2、沖擊刀采用螺釘安裝固定，更換簡單方便；

3、試樣簡支梁式支承，自動送樣，端面定位；

4、主機配備安全防護網；

5、該系列沖擊試驗機為全自動型可實現揚擺送料定位沖擊二次揚擺等一體化操作，工作效率高，測試精度高。在連續做沖擊試驗的試驗室和大量做沖擊試驗機的冶金、機械制造等部門更能體現其優越性。

6、符合國標GB/T3803-2002《擺錘式?jīng)_擊試驗機的檢驗》，按國標GB/T229-2007金屬夏比缺口沖擊試驗方法》對金屬材料進行沖擊試驗。

型號JB-W300ZJB-W500Z

顯示方式微機屏顯

沖擊能量150J/300J250J/500J

擺軸中心至沖擊點距離750mm800mm

沖擊速度5.2m/s5.4 m/s

擺錘預揚角150°

試樣支座跨距40＋0.2mm

鉗口圓角R1-1.5mm

沖擊刀刃圓角R2-2.5mm、R8±0.05mm

試樣尺寸10（7.5、5）mm×10mm×55mm
