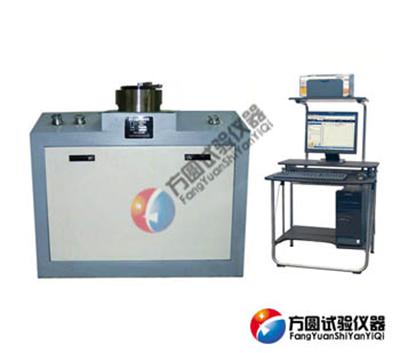

屏顯杯突試驗機廠家

所謂杯突試驗，即用一定規格的鋼球或球狀沖頭，向周邊具有10KN夾緊力的試樣施加壓力，直到試樣產生穿透裂縫為止，此時沖頭壓入深度（mm），即為被試板材的杯突值，此杯突值用來判斷材料的塑性變形性能。

測控系統說明

（1）主機采用雙油箱、雙油泵供油、復合油缸結構；

（2）微機控制試驗過程及數據測試、處理：

1.采用固定閥口，微機控制操作、判斷狀態、采集信號和處理數據。

試驗過程

開機后啟動油泵（雙泵）試驗，自動開啟夾緊力閥，夾緊力達到預定值后，微機控制自動切換并自動跟蹤記錄杯突深度值、自動判斷截止狀態、記錄最大杯突深度值→自動回程切換，快速回缸，系統回復下次試驗狀態。

3.軟件程序由杯突機制造廠家自主開發，為開放式編程，能夠實現批輸入、批試驗、批數據傳輸，能夠與服務器相連，實現數據的上傳下達，數據傳輸協議滿足S485/232串口協議或甲方要求的其他協議。

1、板材厚度：0.1～2mm（高精度傳感器，可實現超薄板材試驗）

2、杯突試樣板材寬度：90-100mm；

3、沖杯試樣圓片直徑：φ60mm（可根據用戶要求定做）

4、沖頭行程：60mm；

5、沖壓負荷：50knmax；（根據客戶材料的沖壓力，配置最大沖壓負荷）

6、最大夾緊負荷10kn。（可調整）

7、杯突值分辨率：0.01mm

8、變形精度：±0.5%

9、試驗速度：0.05～200mm/min無極調速

10、杯突試驗模具規格：

標準沖頭球：φ20±0.05mm

標準墊模孔徑：φ33±0.1mm

標準固定模孔徑：φ27±0.05mm

11、 液壓油：n46號液壓油（一般加油站可購到）。

12、 計算機顯示內容：夾緊負荷、沖壓力、位移及杯突值、速率、試驗曲線等；

13、 控制方式：計算機自動實現試驗過程；

14、 后臺數據庫采用acs，可按用戶要求提供多種格式的數據傳輸軟件；

15、 外形尺寸：780×780×1100（mm）

16、 電源. ac220v. 1.5kw

17、 重量260kg。
