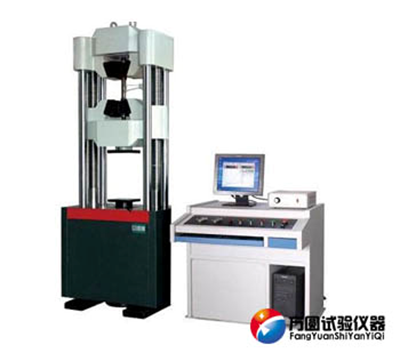

WAW-1000KN/100噸微機控制液壓萬能試驗機

一、主機特點：
WAW-1000KN/100噸微機控制液壓萬能試驗機主機是六立柱框架結構，主油缸下置，主體結構由底座、油缸、試臺、下橫梁、上橫梁、絲杠、光杠等零部件組成。底座上安裝有絲杠驅動和傳動機構，通過絲杠轉動帶動下橫梁上下移動來調整試驗空間。主油缸活塞的端部裝有負荷傳感器，油缸上升通過高精度的負荷傳感器、試臺、立柱、和上橫梁向上運動來完成拉伸，同樣的動作在試臺與下橫梁之間可以完成壓縮試驗。

機器設計在美觀、便捷、安全方面有充分考慮，例如：點動手動操作盒上的下橫梁升、降按鈕，控制靈活，試驗空間調整方便，快捷；全開式楔形鉗口，夾持試樣力隨拉伸力同步增加，夾持可靠，清掃鉗口方便；光杠表面鍍鉻拋光，美觀、防銹；上、下橫梁的鉗口處設置內置式小油缸，比外置式夾緊油缸安全、可靠、壽命長、不滲油、外形美觀、操作方便。
二、產品技術參數：
型號規格：WAW-1000D
最大試驗力(kN)：1000
試驗機示值準確度等級：0.5級
試驗力測試量程：1%-100%FS(全程不分檔）
變形(引伸計)測量范圍：1%-100%FS
變形示值相對誤差：±1%/±0.5%以內
變形分辨力：最大變形量的1/300000
試驗力加載速率范圍：0.02%-2%FS/s
立柱間有效距離：650
拉伸空間(mm)：850
壓縮空間(mm)：700
圓試樣夾持范圍(mm)：Φ15-Φ55
扁試樣夾持寬度(mm)：2-40
上下壓板尺寸(mm)：204×204
活塞移動速度范圍(mm)：0-50mm/min
活塞行程(mm)：250
主機結構形式：6
主機外形尺寸：1064×866×2705mm
控制柜外形尺寸：1120×600×849mm
總功率(kW)(三相五線制)：2.5(AC380V 50Hz)
重量(kg)：4000
