類型：鋼絞線試驗機 產品熱度：
WAW-L型系列微機控制電液伺服鋼絞線試驗機主要有兩個型號WAW-600L和WAW1000L鋼絞線試驗機專用于預應力鋼絞線的力學性能試驗，本機配有聯想計算機、惠
索取價格產品介紹

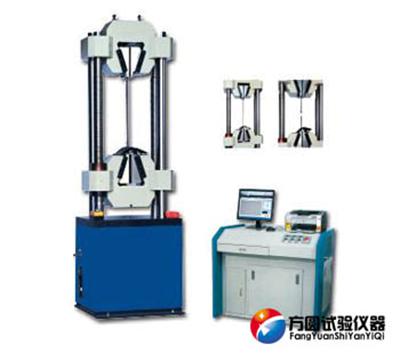

WAW-L型系列微機控制電液伺服鋼絞線試驗機主要有兩個型號WAW-600L和WAW1000L鋼絞線試驗機專用于預應力鋼絞線的力學性能試驗，本機配有聯想計算機、惠普打印機、大標距電子引伸計、光電編碼器及功能齊全的通用試驗軟件，可以非常方便地完成試驗功能；另配有鋼絞線專用加長鉗口確保試樣中間斷裂。從而進一步提高試驗成功率。試驗結果可以查詢和打印（力-位移，力-變形，應力-位移，應力-變形，力-時間，變形-時間）六種曲線及相關試驗數據，具有軟件自檢功能，能自診斷故障，祥見軟件說明。可測定鋼絞線的抗拉強度、規定非比例延伸強度、彈性模量、延伸率等力學性能。是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設備。
1 主機
主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮試驗空間位于主機下橫梁和工作臺之間。
2 傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
3 液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。
4、控制系統
4.1 功能簡介
a.支持進行拉伸、壓縮、剪切、彎曲等試驗；
b.支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；
c.支持試驗參數自定義；
d.采用開放式的EXCEL報表形式，支持用戶自定義報表格式；
e.查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；
f.程序自帶強大試驗分析功能；
g.程序支持分級管理兩級（管理員、試驗員）用戶管理權限；
4.2 軟件描述
a.主界面集多功能于一體，程序主界面包括：系統菜單區、工具欄區、示值顯示面板、速度顯示面板、試驗參數區、試驗過程區、多圖曲線區、結果處理區、試驗信息區。
b.曲線繪制：軟件系統提供豐富的試驗曲線顯示。如力-位移曲線，力-變形曲線，應力-位移曲線，應力-變形曲線，力-時間曲線，變形-時間曲線。
c.數據處理分析界面：可根據用戶要求自動求取，ReH 、ReL、Fm、Rp0.2、Rt0.5、Rm、E等試驗結果。
d.試驗報告界面：軟件操作系統提供強大的報表處理功能，客戶可根據自己需要打印出自己需求的試驗報告。試驗數據可存儲、打印、再分析。
5 安全保護裝置
a.當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
b.當活塞升起達到上極限位置時，行程保護，油泵電機停機。
|
產品名稱 |
微機控制電液伺服鋼絞線試驗機 |
|
|
產品 型號 |
WAW-600L |
WAW-1000L |
|
結構形式 |
油缸下置式主機結構 |
|
|
最大試驗力(KN) |
5600 |
1000 |
|
試驗機級別 |
1級 |
|
|
試驗力測量范圍 |
2%-100%FS |
|
|
試驗力示值相對誤差 |
≤示值的±1% |
|
|
力分辨率 |
1/30000 |
|
|
變形測量裝置 |
電子式引伸計 |
|
|
變形示值相對誤差 |
≤示值的±0.5% |
|
|
位移測量裝置 |
光電編碼器 |
|
|
位移示值相對誤差 |
≤示值的±1% |
|
|
位移分辨率（mm） |
0.01 |
|
|
橫梁調整速度（mm/min） |
120 |
|
|
活塞最大行程（mm） |
250 |
|
|
控制方式 |
三閉環控制和編程控制 |
|
|
安全保護裝置 |
機械限位保護和軟件過載保護 |
|
|
有效拉伸空間 （mm） |
1100 |
|
|
有效壓縮空間（mm） |
600 |
|
|
夾持方式 |
液壓自動夾緊 |
|
|
活塞最大移動速率（mm/min） |
60 |
|
|
立柱間距（mm） |
540mm |
650mm |
|
鋼絞線夾持直徑（mm） |
∮9-∮24 |
∮9-∮30 |
|
上下壓盤尺寸（mm） |
204*204 |
|
|
主機外形尺寸（mm） |
830*580*2550 |
1060*660*2950 |
|
主機電源（kw） |
0.55 |
0.75 |
|
油源控制柜外形尺寸（mm） |
580*550*1280 |
580*550*1280 |
|
控制柜電源（kw） |
1.5 |
1.5 |
|
主機重量（kg） |
3000Kg |
4500Kg |
工作環境要求
1、在室溫10°-35℃范圍內，對聞到要嚴格的試驗，試驗溫度應為：23℃±5℃；
2、相對濕度不大于80%；
3、在穩固的基礎上正確安裝；
4、在周圍無振動、無腐蝕性介質和無強電干擾的清潔的環境中
5、電源電壓的波動范圍不應超過額定電壓的10%。
