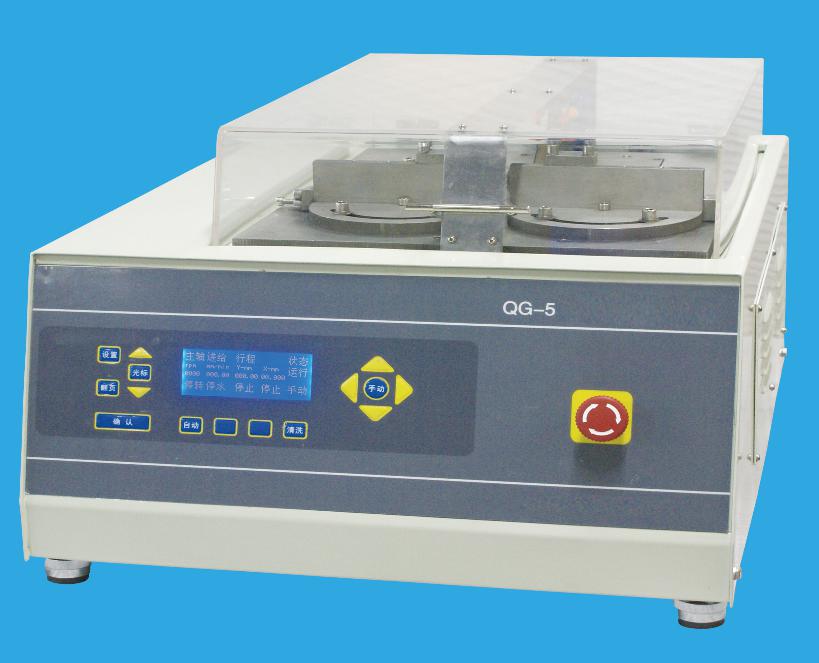

QG-5型薄板精密切割機

QG-5型薄板精密切割機適用于對PCB，鋼板，陶瓷片，瓦片，玻璃片，碳纖維等薄板進行精密的無變形切割。

該設備可使用樹脂片或金剛石片；手動/自動狀態可互相轉化；切割精度高；調速范圍大；切割能力強；大容量循環冷卻系統；可預設進刀速度；菜單式控制；液晶顯示；密閉的帶安全開關切割室。是工礦企業，科研院所制備高品質試樣的理想設備之一。

1、進刀速度：0~30mm/min（調節步長為0.1mm）

2、砂輪轉速：300~5000rpm

3、最大切割厚度：40mm（直徑200mm）,15mm(直徑150mm)

4、最大行程： 200mm

5、切割片尺寸： 150mm；200mm

6、切割電機：750W

7、電源：220V 50HZ

8、外形尺寸：570mm×740mm×355mm（長×寬×高）

工作前的準備

1、將本機安裝在無震動工作臺面上。

2、調整支腳使設備牢固的安裝在工作臺面上。

3、將安1：20配好的切削液放入水箱盒中。

4、依據所配試樣選擇正確的夾持方式，將試樣夾緊。

5、將所配電源插頭接到設備上。

注意事項

1.本機適用于金剛石砂輪片，也可選用樹脂砂輪片，但轉速不能超過樹脂砂輪片允許的最高線速度。

2.定期清理水箱內過濾的雜物，以免堵塞水嘴。

3.本機采用交流220V+/-10%供電，總功率1KW，并有緊急停機裝置。

4.在合上外部電源開關時，如果液晶顯示器沒亮，請打開機器左側的配電箱，看一下里面的保護開關是否合上。

5.如果機器處在自動調速方式，當您打開倉門時，機器會停止運行。當關閉倉門時，Y軸會退回系統初始位置,重新開始切割，所以請不要隨意開啟倉門，特別情況除外(比如需要重新定位)。當恒速切割時，打開倉門，Y軸則會停在原地，當關閉倉門時機器會從原地開始進給。

6.請注意檢查水位，在切割以前，請先按下水泵按鍵一會，看水流是否正常。

7.在開始上電后，請先手動檢查Y軸X軸左右、前后移動是否正常。

8.如果出現夾鋸?fù)C的情況，可以重復試二至三次,如果不能解決問題,請考慮重新調整轉速，進給速度，更換鋸片等措施。如果仍不能運行，請聯系我們。

9.在需要維修或調整皮帶時，需要關掉電源并撥掉電源線，并將上機殼抬起。抬起時要注意鍵盤、液晶的信號線，將機殼稍微抬起至能夠用手觸及信號線時將信號線從主板上摘下，請注意方向及連接位置。

10.在切割試樣數量為大于1時，Y軸會在系統的前后位置之間循環多次，循環次數由設定數給定。

13. 如果你要進行Y軸的定距離切割，請在語言及工作方式設定頁設定“YDistan”的值，單位mm，增量1mm，但這一功能必須在半自動切割方式下有效。

14. 如果你要調節Y軸手動的速度，請在語言及工作方式設定頁設定“YSpeedManual”的值 ，共24個檔位,默認值為8,相當于300mm/分鐘。
