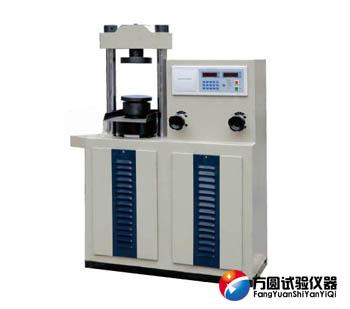

YAW系列電液式壓力試驗機主要包括YAW-100和YAW-300兩種型號，主要用于混凝土試件的抗折強度試驗和水泥，膠砂及紅磚等建筑材料的抗壓強度試驗。本壓力試驗機采用液壓加荷，電子測力，具有負荷數字顯示、加荷速率顯示、負荷最大值保持，以及過載保護和斷電數據保持等功能。

壓力試驗機安裝及調試

1、安裝

YAW-100/300型電液式壓力試驗機應安裝在清潔、干燥、溫度均勻，周圍進入無震動，無腐蝕性氣體影響的房子里。安裝地基(見圖二)應牢固可靠，地腳螺釘應對準底座。機器調至水平安裝后，應用干凈和浸過煤油的棉紗，擦凈機器上加工表面所涂的防銹劑，然后表面擦干凈并涂薄薄一層機械油。

2、調試

本調試內容僅包括操作前的準備工作，其它內容詳見注意事項一節。

(1)注油

打開后后門，掀開油箱蓋向油箱中注入適量機械油至油標位置。由于氣溫變化，所用油略有不同，現將用油規格說明如下：

當環境溫度為15±5℃時，采用GB443—84N68機械油。

當環境溫度為25±5℃時，采用GB443—84N100機械油。

(2)電氣聯接

把YAW-100/300型電液式壓力試驗機電源插頭插在相應插座上。電源為380V 50Hz 。

(3)啟動油泵排氣

將回油閥打開，送油閥打開。旋轉電源開關(在控制箱的后面)，接通機器電源，顯示建儀畫面，2秒鐘后顯示測試畫面。按下“啟動”鍵，啟動電機，油泵開始工作，持續工作約一分鐘后關閉回油閥，此時可發現下壓板緩慢上升，在下壓板上升一段距離后，關閉送油閥并打開回油閥，此時下壓板處于回落狀態。重復以上步驟3~4次可完全排除系統內氣體。如仍無法排除，可按以下方法排氣：停機后打開前門，用隨機帶的扳手，擰下油泵前端面上的大螺母，再開機放油，至流出的油平穩后，關機，旋上螺母。
