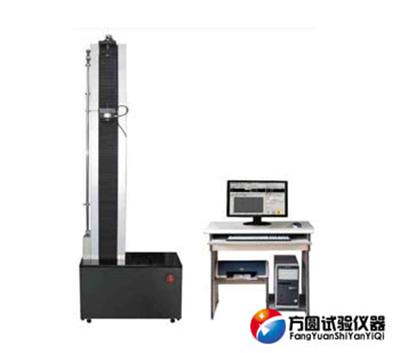

TLS-W系列微機控制彈簧拉壓試驗機(單臂)

濟南方圓生產的TLS-W系列微機控制彈簧拉壓試驗機(單臂)是廣大彈簧生產企業、大專院校、科研單位、技術監督部門的理想測試設備。如您有需求或任何想要咨詢的問題，歡迎您隨時致電我司，24小時熱:0531-83157169，我們將有專業的技術人員竭誠為您服務。

TLS-W系列微機控制彈簧拉壓試驗機應用拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。試驗機主機與輔具的設計借鑒了日本島津的先進技術，外形美觀，操作方便，性能穩定可靠。計算機系統通過控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶動壓盤上升、下降，完成試樣的壓縮等力學性能試驗。該機采用調速精度高、性能穩定的全數字伺服調速系統及伺服電機作為驅動系統，濟南方圓控制器作為控制系統核心，以Windows為操作界面的控制與數據處理軟件，實現試驗力、試驗力峰值、橫梁位移、試驗變形及試驗曲線的屏幕顯示，所有試驗操作均可以通過鼠標在計算機上自動完成。

2.1 主機：采用單臂式結構。

2.2 傳動系統：由減速器、精密絲杠副及導向部分等組成。

2.3 驅動系統：由交流伺服調速器極其電機實現系統驅動。

2.4 測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能。

2.5 安全保護裝置：式樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

1、樣式：單臂式

2、最大試驗力：100N、200N、500N、1000N、2000N、5000N

3、試驗力分檔：×1、×2、×5、×10、四檔;

4、量程:2%-100%；

5、試驗力準確度；±1%

6、位移分辨率：0.01mm；

7、位移測量準確度：±1%；

8、拉伸行程：700mm（可增大）

9、壓縮行程：700mm（可增大）

10、試驗行程：700mm（可增大）

11、位移速度控制范圍： 0.1mm/min～500mm/min 分檔可調

12、位移速度控制精度：±1%；

13、試驗機級別：1級

14、變形示值誤差：≤±（50+0.15L）

15、外觀：應符合GB/T2611要求

16、成套性：符合標準要求

17、保護功能：試驗機有過載保護功能

18、供電電源：220V，50Hz

系統基本配置

1、試驗機主                                    1套

1.1直流伺服                                 1套

1.2直流伺服調速系統                             1套

1.3高精度負荷傳感器                             1只

1.4精密絲杠                                  2套

1.5減速系                                     1套

2、全數字控制系                                1套

3、聯想品牌計算                                 1臺

4、噴墨打印機                                1臺

5、基于Windows操作系統的計算機控制軟件                     1套

6、隨機工具（提供安裝、維修、操作所需的專用工具）                     1套

7、拉伸夾具                                1套

8、壓縮附具                                 1套
