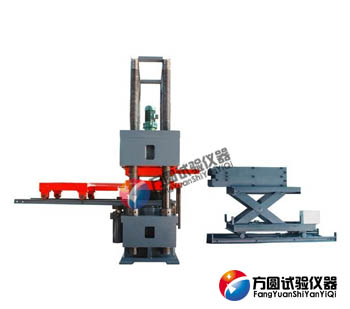

500噸橡膠壓剪試驗機

YAW-5000J微機控制電液伺服壓剪試驗機要用于檢驗公路橋梁橡膠板式支座以及公路橋梁盆式橡膠支座成品力學性能試驗。測定板式橡膠支座的抗壓/抗剪彈性模量、容許轉角度、摩擦系數等參數；測定球形支座的摩擦因數及轉動力矩；測定盆式橡膠支座的豎向承載力、彈性模量、水平承載力、轉角、摩阻系數,還可做構件的壓縮、彎曲試驗。

微機控制電液伺服壓剪試驗機主機垂向油缸采用上置式單出桿油缸、橫向油缸采用單出桿雙作用油缸施加試驗力，雙路加載系統均采用微機控制協調多級液壓加載、連續加荷平穩、多級試驗力保持、自動采集并儲存數據、繪制曲線，自動打印試驗報告，計算機適時控制試驗進程、顯示試驗力及試驗曲線、操作簡單可靠，便于操作。垂向采用高精度油壓傳感器測力及橫向采用高精度負荷傳感器、比例伺服閥元件，使整機性能穩定可靠。

序號技術名稱技術參數

1.最大試驗力(kN)5000

2.試驗力測量范圍最大試驗力的2%-100%

3.試驗力示值相對誤差≤示值的±1%

4.上下壓板間距(mm)0-1500

5.上、下壓板尺寸(mm)950×1000

6.油缸行程(mm)200

7.活塞空載上升最大速度(mm/ min)約50

8.等速應力控制范圍(N/mm2 S-1)1-10

9.應力速率誤差≤±5%

10.試驗測量方式油壓傳感器測力

11.變形測量數顯百分表測量

12.控制方式微機伺服自動控制

13.顯示方式計算機屏幕顯示

14.主機升降電機功率(kW)3

15.油泵電動機功率(kW)7.5

16.整機功率(kW)17

17.試驗機主機外形尺寸(長x寬x高)(mm)約1400×1200×4045

18.油源外形尺寸(長×寬×高)(mm)約1200×850×1150

19.主機質量(kg)約12000

20.油源質量(kg)約12000

21.裝箱質量(kg)約14000

橫向加載系統主要技術參數

1.最大試驗力(kN)1000

2.試驗力測量范圍最大試驗力的4%-100%

3.試驗力示值相對誤差≤示值的±1%

4.油缸行程(mm)200

5.等速應力控制范圍(N/mm2 S-1)1-10

6.應力速率誤差≤±5%

7.試驗測量方式負荷傳感器測力

8.變形測量拉線式光電編碼器

9.控制方式微機伺服自動控制

10.顯示方式計算機屏幕顯示

11.油泵電動機功率(kW)7.5

轉角試驗裝置

序號技術名稱技術參數

1.最大轉角頂出力kN300

2.試驗力測量范圍4%~100%(相當于三檔)

3.試驗力準確度≤示值的±1%

4.測力方式高精度負荷傳感器測力

5.變性測量四只數顯千分表測量試樣的翻轉變形

6.變形測量范圍mm0~10

7.變形測量分辨力mm0.001

8.活塞行程mm0~150

9.位移測量范圍mm0~150

10.液壓加載,微機伺服自動控制,傳感器測量,屏幕顯示
