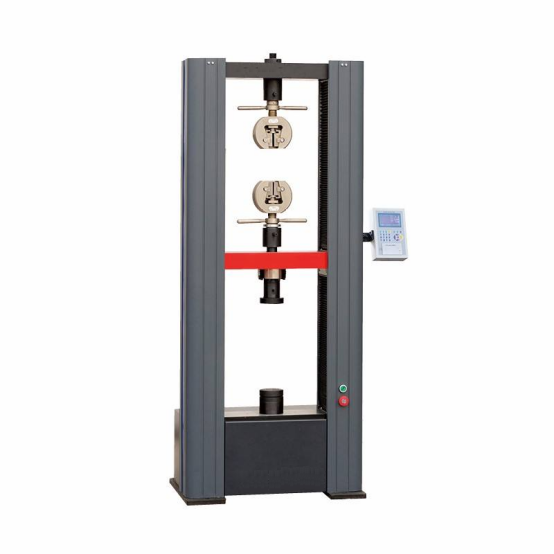

WDS落地式數顯電子萬能試驗機

一、主要用途
WDS數顯電子萬能試驗機可對金屬、非金屬及復合材料進行力學性能測試和分析研究，被廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。
WDS數顯電子萬能試驗機可以根據GB//ASTM/JIS/DIN等標準選配不同附具后，用其進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗，也可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數。

二、主機結構
WDS數顯電子萬能試驗機采用雙空間結構，上空間拉伸，下空間壓縮、彎曲。主機部分由四立柱、上橫梁、中橫梁、工作臺組成門式框架，調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。
三、綜合性測試平臺
WDS數顯電子萬能試驗機單片機作為硬件平臺，準確實時采集處理數據，測控界面溫和、直觀層次分明清晰、操作簡單等特點。
四、試驗力測量：
負荷測量：選用高精度輪輻式負荷傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率。可根據用戶需求配置多個傳感器，實現試驗力寬范圍的測量。
五、位移測量：
WDS數顯電子萬能試驗機采用2000P/R高精度光電編碼器與精密絲杠同軸轉動，通過數字電路實現衡量位動力控制系統采用全數字伺服控制器，控制高性能的伺服電機驅動同步齒形帶，帶動兩對高精度無間隙的精密絲杠傳動，具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩的特點。
六、變形測量系統
可根據試驗標準的要求來選配大變形測量系統
七、保護裝置
根據不同的試驗，可調節限位保護開關位置，有效防止夾具對撞。具有過載、過流、漏電等保護功能。
詳細參數：
產品名稱 WDS數顯電子萬能試驗機
產品型號 WDS-5 WDS-10 WDS-20 WDS-50 WDS-100
結構形式 落地結構
試驗力（KN） 5 10 20 50 100
試驗力級別 1級
試驗力測量范圍 2%--100%FS
試驗力示值相對誤差 ≤示值的±1%
力分辨率 1/500000
位移測量裝置 光電編碼器
位移示值相對誤差 ≤示值的±1%
位移分辨率（mm） 0.01
位移速率調節范圍（mm/min） 0.05-500無極調速
安全保護裝置 機械限位保護和軟件過載保護
有效拉伸空間（mm） 700
有效壓縮空間（mm） 700
有效試驗寬度（mm） 400 400 400 400 450
楔形夾具夾持方式 手動加緊/液壓自動加緊
壓縮附具(mm) 壓盤直徑φ120或定制
主機外形尺寸（mm） 690×380×1650 690×380×1650 690×380×1650 755×355×1780 825×600×1950
主機電源 0.5KW/AC220V±10% 0.5KW/AC220V±10% 0.5KW/AC220V±10% 0.75KW/AC220V±10% 1KW/AC380V±10%
主機重量（KG） 320 320 340 420 560
備注：以上參數僅供參考，詳細參數請以真實設備為主！
